Estudios y diseños · 2006

Arauca, Colombia

Estudios y diseños Acueducto Municipal de Arauca

Ingeniería Sanitaria

Cliente: Empresa de Servicios Públicos de Arauca (EMSERPA)

q: 650 L/sPTAP
197.000Habitantes beneficiados

RESUMEN

El nuevo sistema de acueducto se diseñó para atender las necesidades de agua potable hasta el año 2038 de 197,000 habitantes de la cabecera municipal, en dos etapas:

Etapa 1: 350 L/s
Etapa 2: 650 L/s

ALCANCE

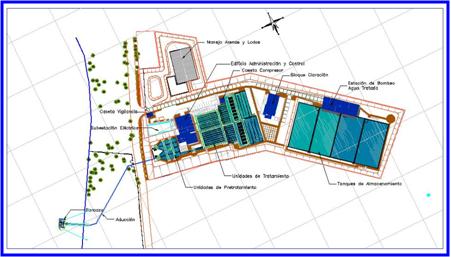

Diagnóstico para la optimización del servicio de acueducto y agua potable para el municipio de Arauca, mediante el ajuste al diseño existente del sistema de captación, y el diseño de una planta nueva de tratamiento y los sistemas de aducción, almacenamiento, estación de bombeo, empalmes con la red existente y subestación eléctrica para el funcionamiento de todos los elementos anteriores y obras complementarias.

Datos técnicos

Planta de tratamiento de agua potable

Capacidad - Etapa 1350 L/s

Capacidad - Etapa 2300 L/s

Capacidad final de la PTAP650 L/s

Bocatoma por Barcaza Cautivaq: 220 L/s

Cuatro bombas sumergiblesh: 20m c/u

Línea de aducción cruzando el dique con sistema RammingL:115m; ø:20” American Pipe

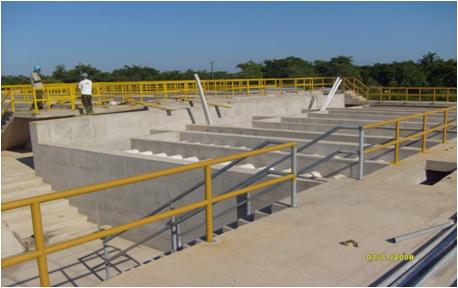

Unidades de tratamiento:

Desarenador, mezcla rápida

Floculadores hidráulicos de paso forzado

Sedimentadores de alta tasa

Batería de filtros autolavante

Tanques de contacto de cloro

Edificaciones:

Vigilancia y Control

Administración

Caseta Compresor

Bloque de Cloración

Subestación Eléctrica1.250kVA

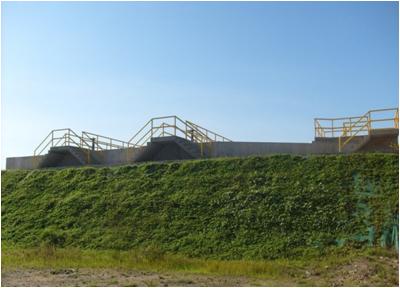

Tanques de almacenamiento para 16000 m3

Etapa 1: dos unidades4.536 m3 c/u

Etapa 2: dos unidades3.900m3 c/u

Estación de bombeo para 828 L/s para impulsión a la red

Cinco motobombas de eje horizontal, en línea, carcaza bipolar.q: 230L/s; h: 65m; V: 460V Trifásico; f: 60Hz; 1.760 rpm

Obras complementarias

Tratamiento de Lodos, Neutralización de Fugas de Cloro y Sistema de Automatización y Control
