Interventoría de diseño y construcción · 2002-2011

La Guajira, Colombia

Interventoría para el diseño y construcción de la presa El Cercado y Obras Anexas

Destacados · Recursos Hídricos

Cliente: Instituto Colombiano de Desarrollo Rural (INCODER)

  • 194 Mm3Embalse útil
  • 110mAltura CFRD
  • 26.000 haDistritos de riego
  • 1.000 kmVias

RESUMEN

Proyecto de regulación multipropósito, constituido por un embalse útil de 194 millones de m3 para un distrito de riego de 18.530 ha en los municipios de San Juan del Cesar, Distracción, Fonseca y Barrancas; además proveerá agua para suplir los acueductos de ocho municipios del departamento de La Guajira.

ALCANCE

Interventoría de los diseños detallados del Proyecto Ranchería, la construcción de la Presa El Cercado, obras complementarias y las Conducciones principales a las áreas de Ranchería y San Juan del Cesar.

NOTICIAS RELACIONADAS

Ministerio de Vivienda, Ciudad y Territorio de Colombia: http://www.minvivienda.gov.co/sala-de-prensa/noticias/2018/septiembre/nuevo-operador-regional-garantizara-servicio-de-agua-potable-en-el-sur-de-la-guajira

Datos técnicos

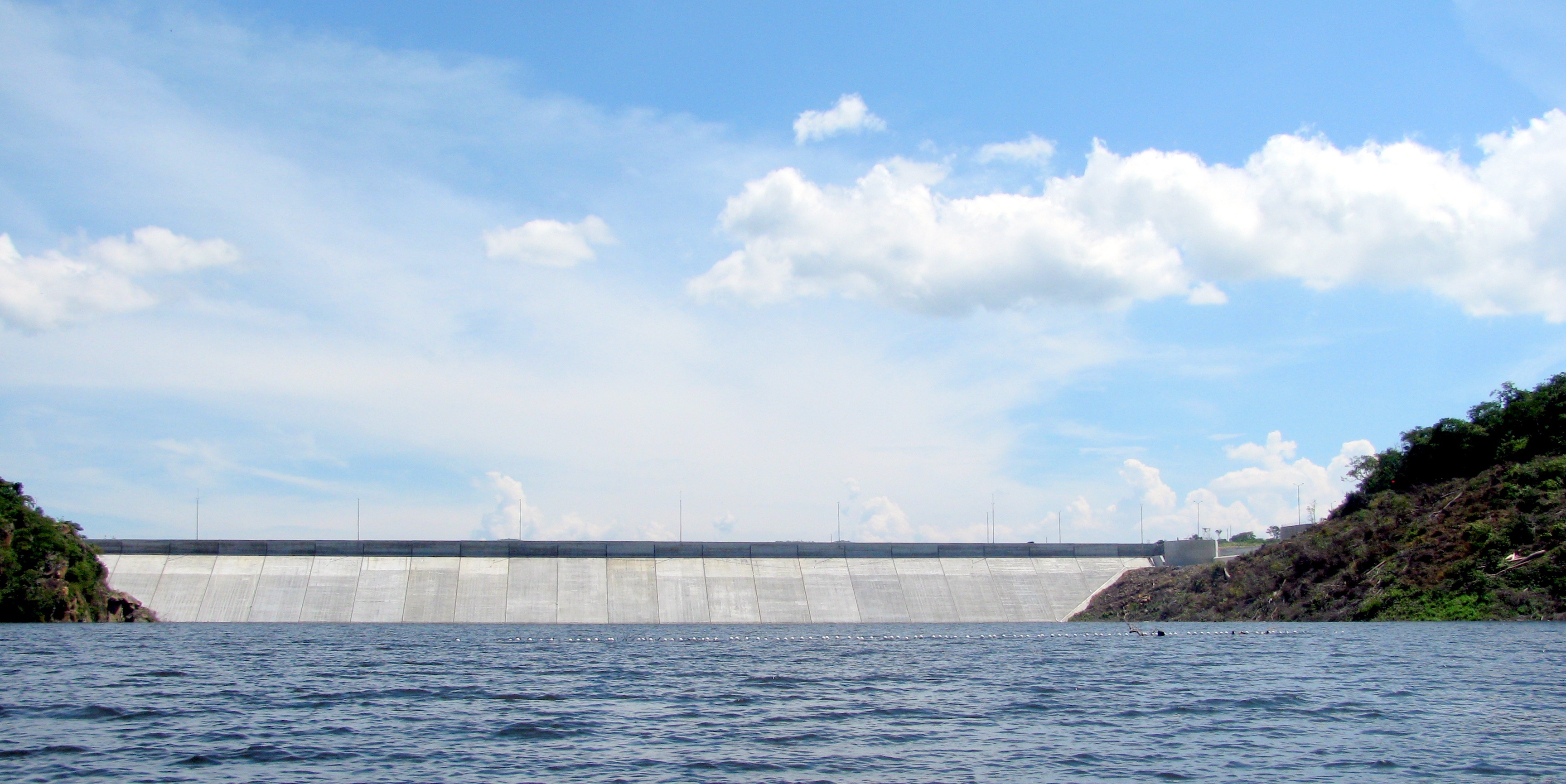

Embalse
Volumen útil embalse río Ranchería194,87 Mm3

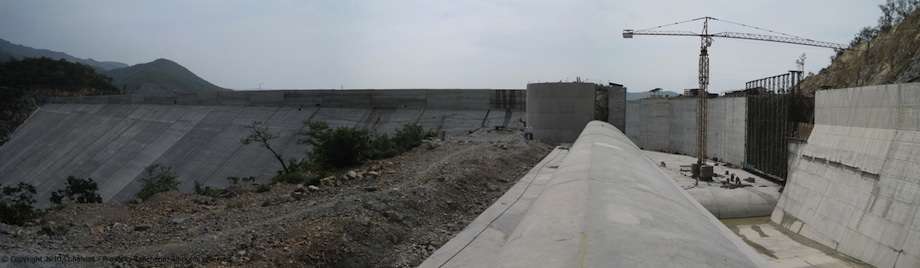

Presa CFRD
Altura máxima110m
Volumen rellenos2.944.422 m3
Cara de concreto16.327,51 m3
Diversion works
Altura Ataguía26,5m
Rellenos enrocado Ataguía114.500 m3
Tunel de desvío637,75m

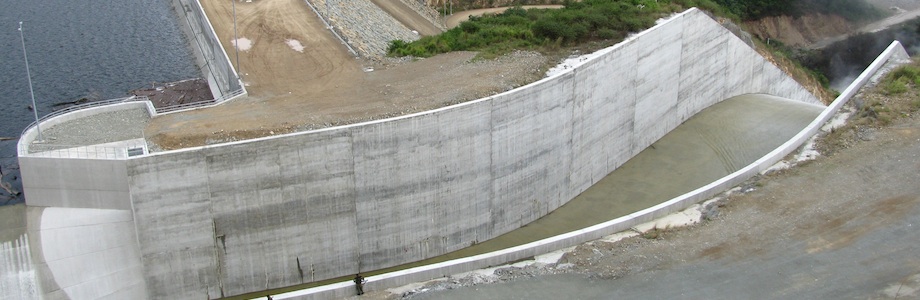

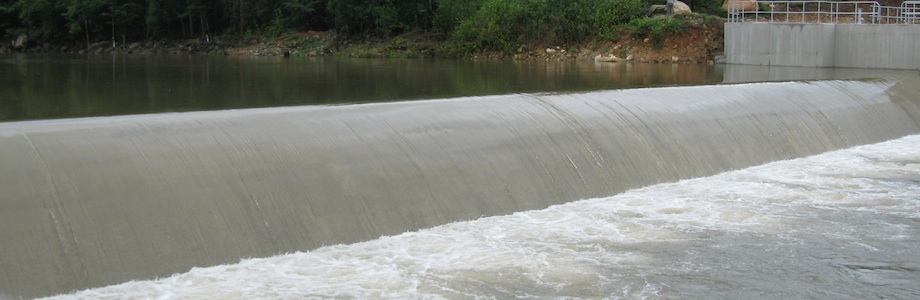

Rebosadero
Caudal max probable1.495 m3/s
Excavaciones en roca509.551 m3
Volumen de concretos51.255.25 m3
Conducción San Juan
TuberíaL: 15,9km ø: 1,3m
TúnelL: 2,19km

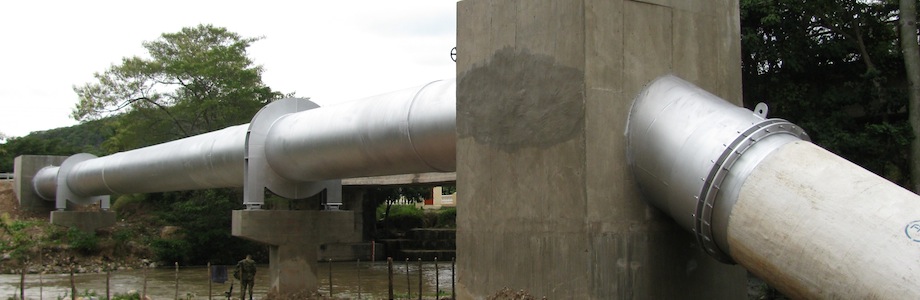

Conducción Ranchería
TuberíaL: 11km ø: 2,2 m
Distrito de riego Ranchería
Área bruta22.400 ha
Área neta15.530 ha
Red de distribución de tuberíaL: 234,6 km; ø: 2"- 87"
Adecuación predialSistema de riego presurizado - aspersión, microaspersión y goteo y sistemas de riego por gravedad
Distrito de riego San Juan
Área bruta4.112 ha
Área neta3.000 ha
Red de distribución de tuberíaL: 20,0 km; ø: 14"- 51"
Obras complementarias
Vías de acceso a Presa1.054 km
Puente sobre el río RancheríaL: 60,56 m
Línea de transmisión eléctricaP: 34,5 kV; L: 20,5 km
Red de baja tensión480V
