Interventoría de diseño y obra de la Planta de Tratamiento de Agua Residual del municipio El Rosal

Ingeniería Sanitaria

Cliente: Corporación Autónoma Regional (CAR)

37,81 L/sCapacidad
10,71 L/sEstación de bombeo

RESUMEN

INAR ASOCIADOS S.A realizó la interventoría del diseño, construcción y puesta en marcha de la planta de tratamiento de agua residual y el sistema de alcantarillado del municipio El Rosal.

ALCANCE

Interventoría para el diseño, construcción y puesta en marcha de la planta de tratamiento de aguas residuales domésticas y obras complementarias de alcantarillado para el casco urbano del municipio de El Rosal, departamento de Cundinamarca.

Datos técnicos

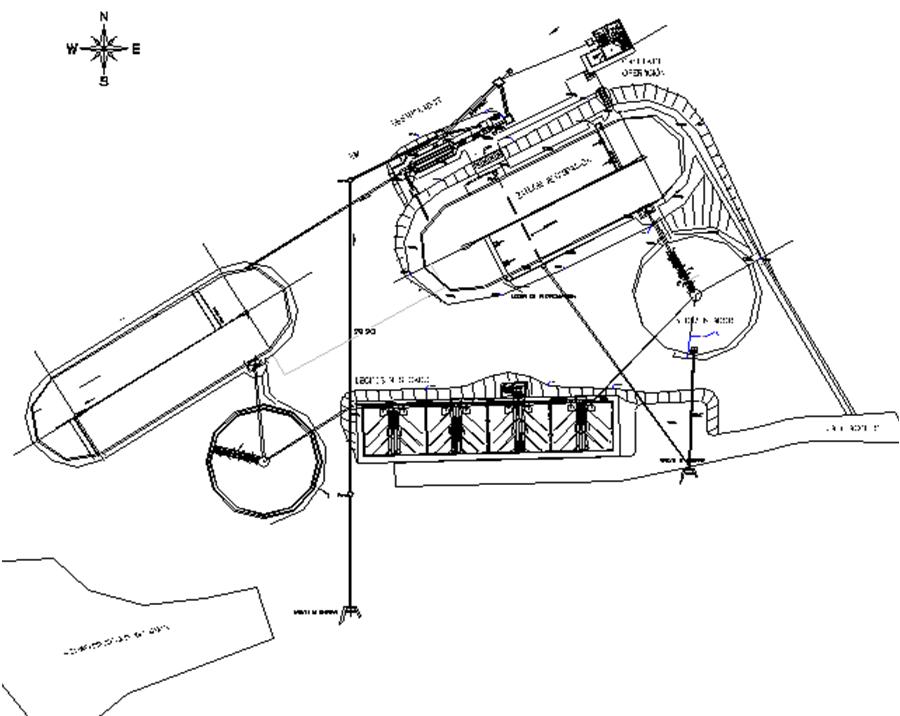

Planta de tratamiento de agua residual

Capacidad37,81 L/s

Remoción de DBO85%

Remoción SST92%

Remoción de grasas y aceites86%

Estructura de entradaPVC. ø: 20”, 16”

Tratamiento preliminar

Desarenador sección rectangularq: 10-125L/s

Tratamiento secundario

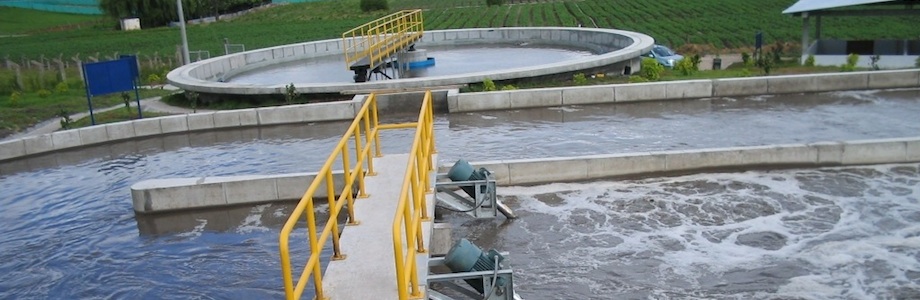

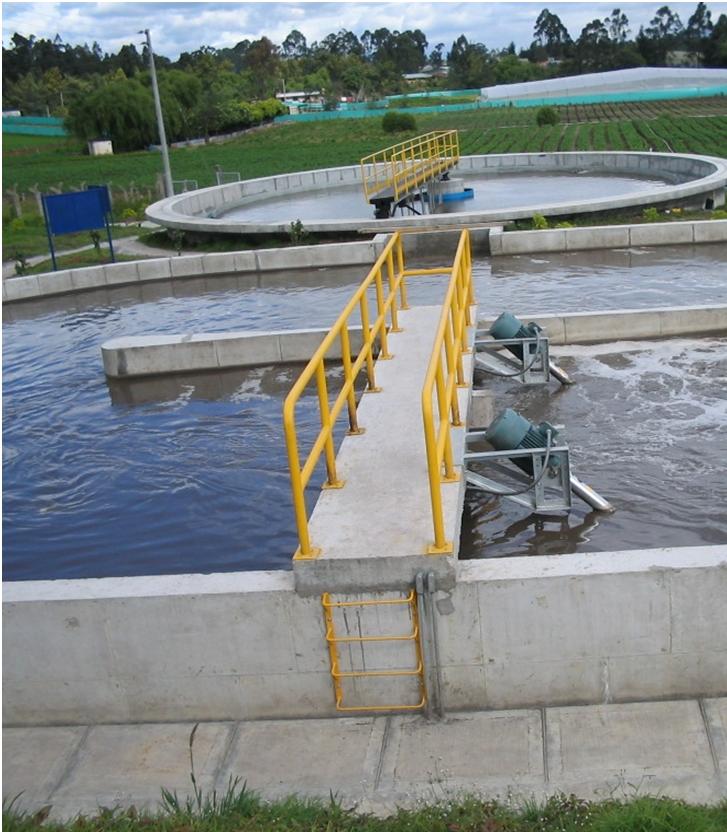

Zanjón de Oxidación: 4 aereadoresV: 1.805m3; P:15HP

Sedimentador secundario: Tanque de área superficial circular y cuerpo cilíndrico con tolva para almacenamiento y espesamiento de lodos cónicaV: 603,19m3

Cuatro lechos de secado y sistema de drenaje de lixiviadosA: 35m2 c/u

Estación de bombeo:q: 10,71L/s

Dos motobombas sumergibles2Hp c/u

Centro de control de motores:

Arrancadores eléctricos

Transformador auxiliar y tablero de distribución

Conexión red de media tensiónL: 460m

Transformador112,5kVA
